温度测量是工业生产、科学研究和日常生活中不可或缺的重要环节。在众多温度传感器中，PT100以其出色的稳定性和精度成为工业测温的首选。然而，很多用户在实际使用中常常遇到测量不准、响应迟缓等问题，究其原因，80%以上是由于安装方式不当造成的。本文将全面解析PT100温度传感器的7种主流安装方式，帮助您根据具体应用场景选择最佳方案，显著提升测温精度和稳定性。

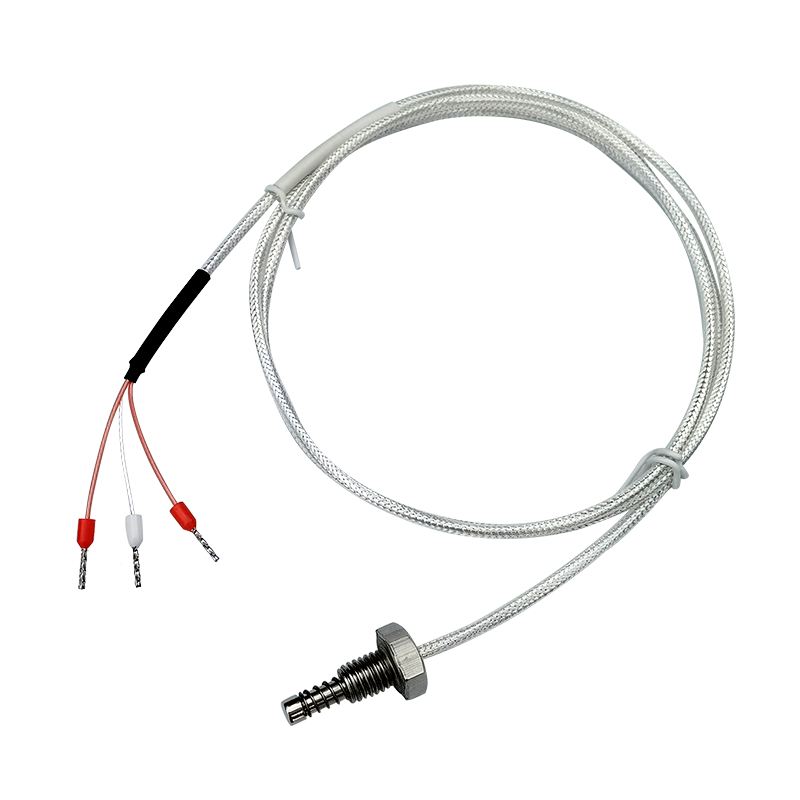

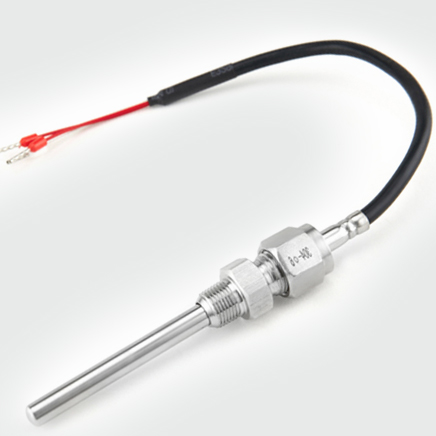

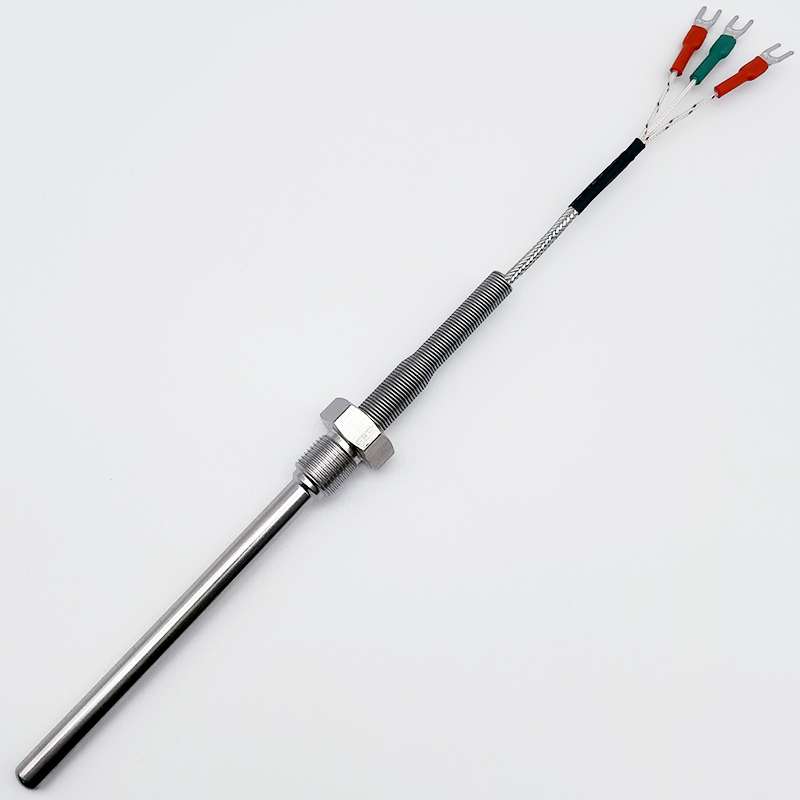

螺纹安装是PT100传感器在工业领域最常见的安装方式，其标准化设计使其成为管道和设备表面测温的首选方案。

1. 螺纹规格匹配：常见的公制螺纹包括M10×1、M12×1.5等，英制则有1/8"NPT、1/4"NPT等。安装前必须确认螺纹类型与安装孔完全匹配，否则会导致密封不严或安装困难。

2. 导热介质应用*：在螺纹部位涂抹专用导热硅脂可显著降低接触热阻。实验数据显示，使用优质导热硅脂可使热传导效率提升30-40%。

3. 扭矩控制：安装时建议使用扭矩扳手，一般不锈钢外壳的推荐扭矩为15-20N·m。过度拧紧会导致传感器变形，影响测量精度。

- 化工管道温度监测

- 机械设备表面温度测量

- 需要定期校准或更换的测温点

- 安装便捷度：★★★★★

- 密封性能：★★★★☆

- 抗震能力：★★★☆☆

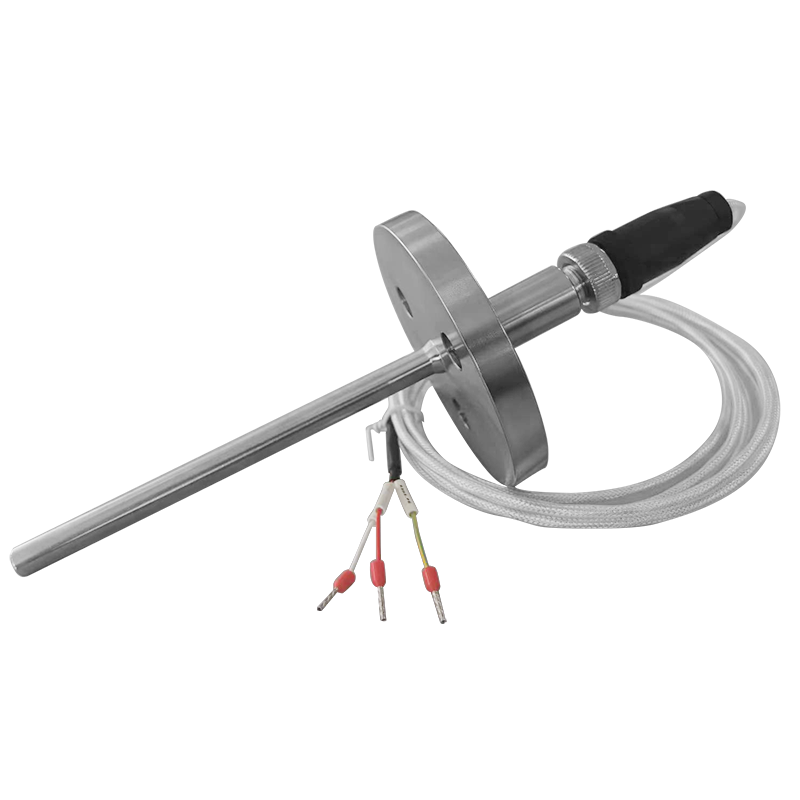

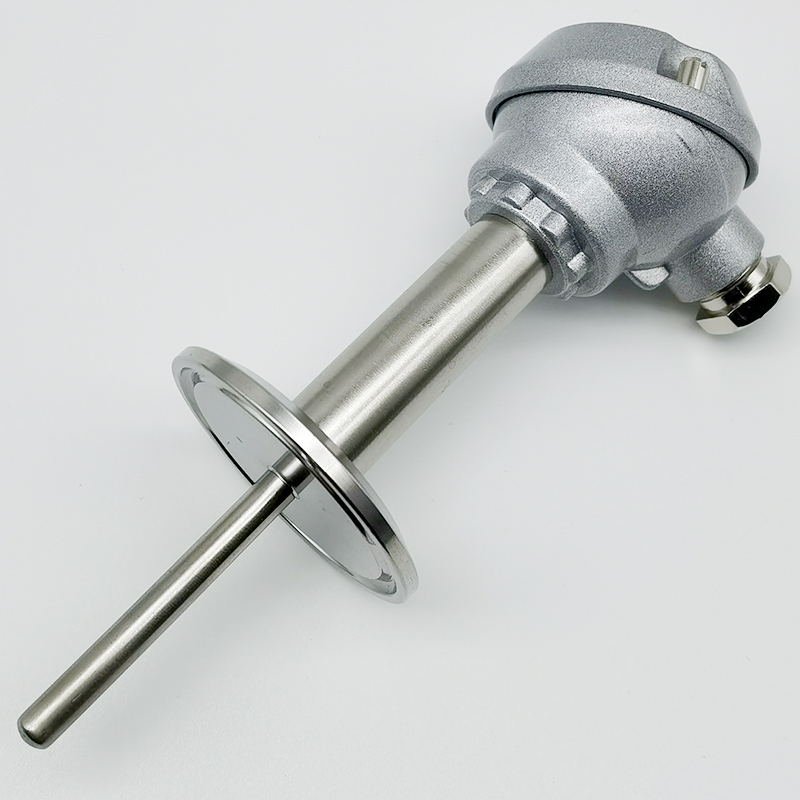

在石油化工、电力等行业的极端工况下，法兰安装方式展现出无可替代的优势。

1. 法兰选型：根据压力等级选择相应规格的法兰，PN16、PN25等压力等级对应不同的结构尺寸。

2. 密封处理：使用石墨缠绕垫片或金属垫片，安装前检查密封面平整度，粗糙度应控制在Ra3.2以内。

3. 螺栓紧固：采用十字对称方式分阶段拧紧螺栓，最终扭矩应符合设计要求，一般DN50法兰的螺栓扭矩约为100N·m。

某炼油厂催化裂化装置采用法兰安装PT100，在480℃高温和3.5MPa压力下连续运行3年，测温误差仍保持在±0.5℃以内。

| 参数        | 平焊法兰 | 对焊法兰 | 螺纹法兰 |

|------------|---------|---------|---------|

| 最高压力    | PN16    | PN40    | PN10    |

| 适用温度    | ≤300℃   | ≤600℃   | ≤200℃   |

| 安装难度    | 简单    | 中等    | 简单    |

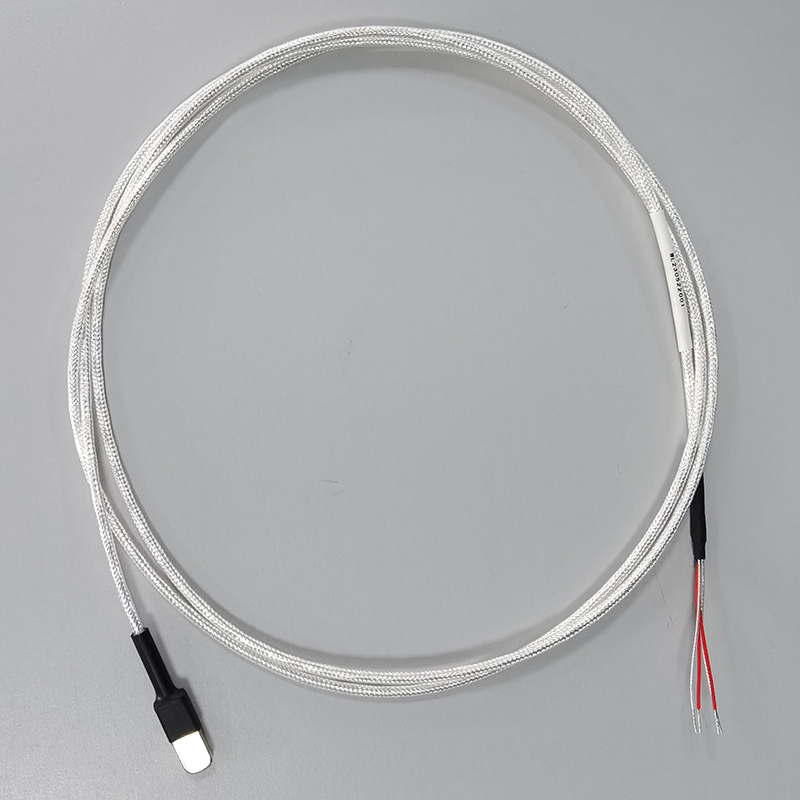

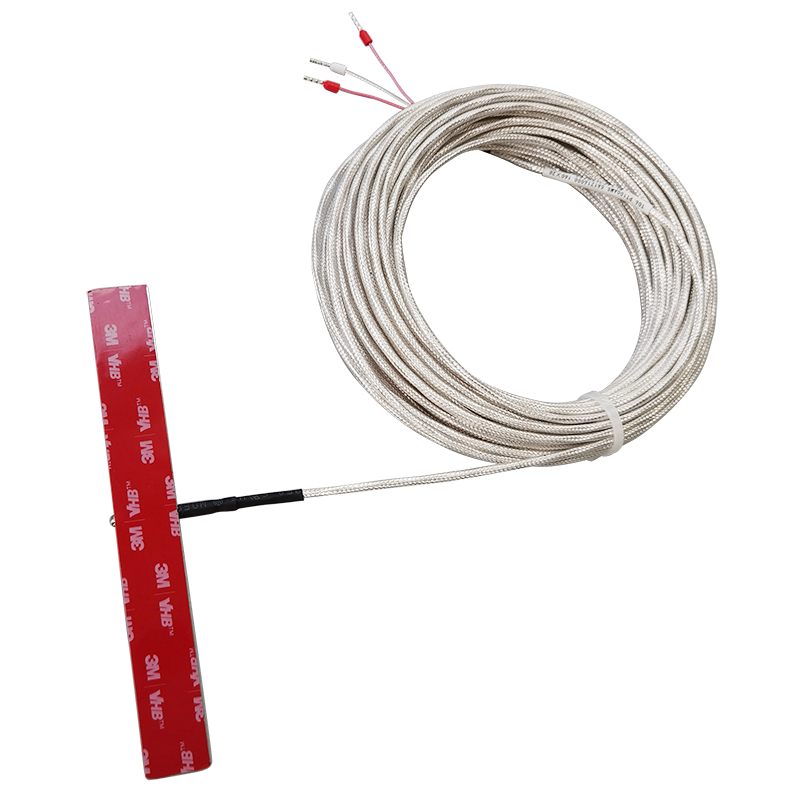

电子设备、精密机械的温度监测往往需要非侵入式解决方案，贴片安装在此类场景中表现突出。

1. 表面预处理：使用异丙醇彻底清洁待测表面，去除油污和氧化物，表面粗糙度建议控制在Ra1.6以下。

2. 粘接剂选择：

   - 室温应用：选用硅基导热胶，导热系数≥1.5W/m·K

   - 高温环境：选用陶瓷填充环氧树脂，耐温可达200℃

   - 临时测量：使用导热双面胶带，方便拆卸

3. 压力施加：粘贴后施加5-10N压力保持30秒，确保胶层厚度均匀控制在0.05-0.1mm。

某电机厂商测试数据显示：

- 未使用导热胶：响应时间12秒，稳态误差+1.8℃

- 使用优质导热胶：响应时间降至4秒，误差缩小到±0.3℃

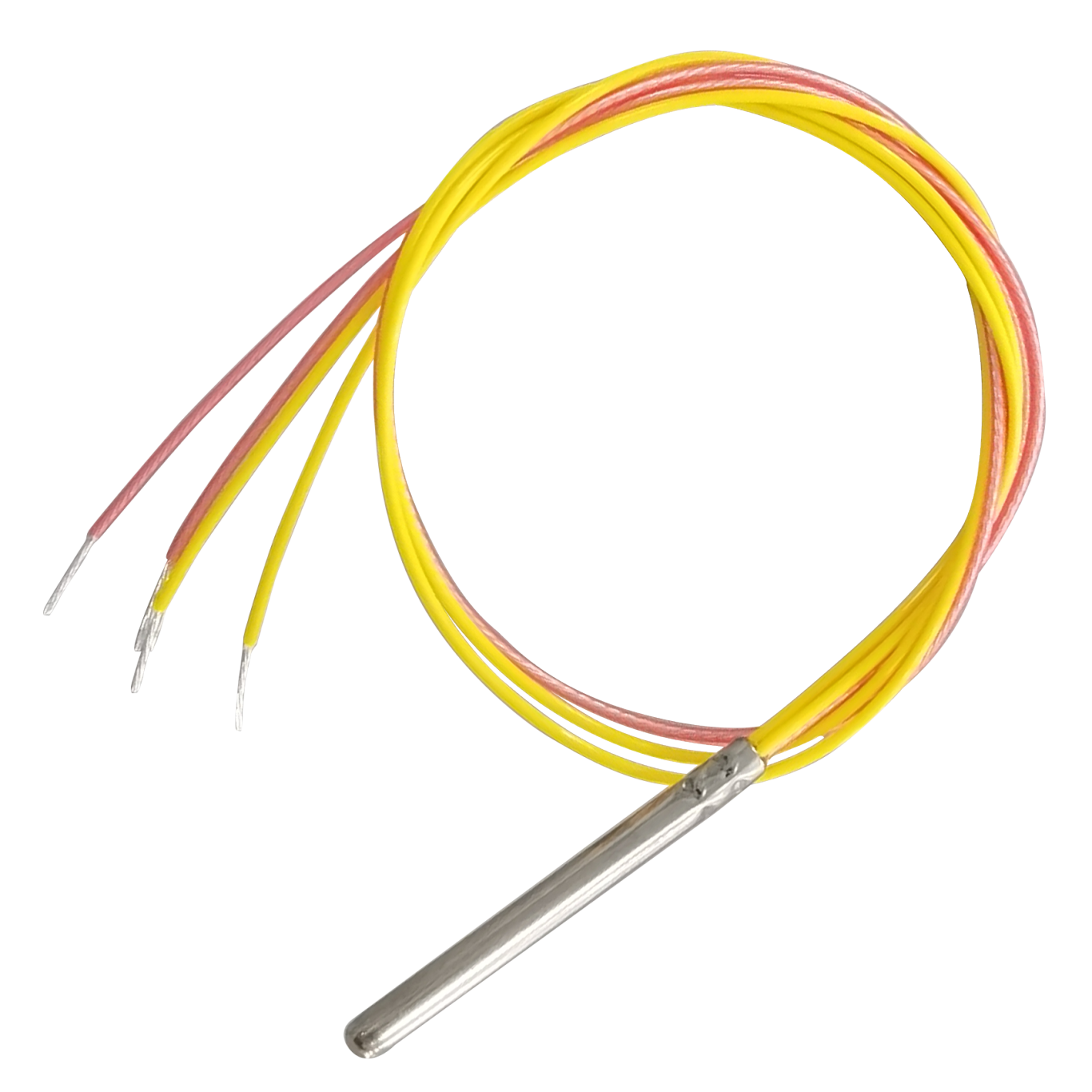

液体和气体介质的温度测量对安装方式有特殊要求，浸入式安装可提供最直接的测温方案。

1. 插入深度：应满足最小浸没要求，一般为保护管直径的10-15倍。例如6mm保护管至少需要60mm浸入深度。

2. 流速影响：在不同流速下的测量误差对比：

   | 流速(m/s) | 测量误差(℃) |

   |----------|------------|

   | 0.1      | +0.8       |

   | 0.5      | +0.3       |

   | 1.0      | +0.1       |

   | >2.0     | ±0.05      |

3. 保护管选型：

   - 常规水质：304不锈钢

   - 腐蚀介质：哈氏合金C276

   - 高温烟气：310S不锈钢

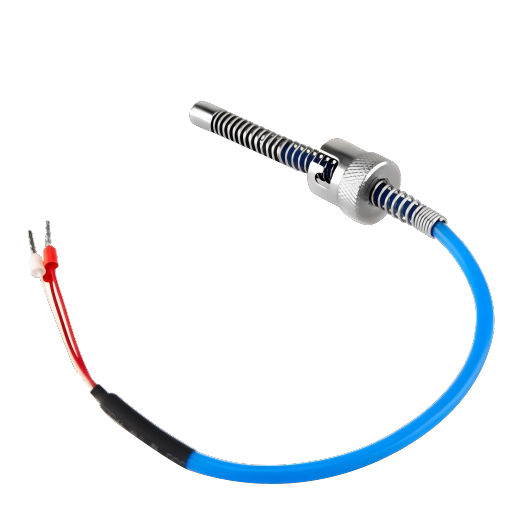

在设备维护、故障诊断等临时测温需求中，弹簧卡扣安装展现出独特优势。

1. 压力优化：通过调节弹簧张力，使接触压力保持在5-15N范围内，既能保证良好接触，又不会造成传感器变形。

2. 接触改良：在接触面添加导热铜箔或柔性石墨垫片，可使热阻降低40%以上。

3. 快速校准：开发了带校准记忆功能的卡扣装置，更换传感器时无需重新校准。

在航空航天、涡轮机械等极端环境下，焊接安装成为确保测温可靠性的最后防线。

1. 焊接工艺：

   - 激光焊接：热影响区小，变形小

   - TIG焊接：适用于大多数金属

   - 钎焊：用于异种金属连接

2. 焊后处理：

   - 进行退火消除应力

   - 表面抛光降低热阻

   - 绝缘处理防止短路

3. 寿命测试：

   某航空发动机传感器在900℃下经过2000次热循环测试，焊接接头仍保持完好。

在化工厂、冶金等恶劣环境中，保护套管为PT100传感器提供了至关重要的防护。

1. 材质选择矩阵：

   | 介质类型      | 推荐材质     | 最高耐温 | 耐腐蚀性 |

   |--------------|-------------|---------|---------|

   | 普通酸碱      | 316L不锈钢  | 500℃    | ★★★★☆   |

   | 强酸         | 哈氏合金C   | 400℃    | ★★★★★   |

   | 高温氧化环境  | 310S不锈钢  | 1100℃   | ★★★★☆   |

   | 熔盐         | Inconel 600 | 1150℃   | ★★★★☆   |

2. 结构优化：

   - 锥形设计减少湍流

   - 内部导热膏填充

   - 多层隔离结构

根据多年工程实践经验，我们总结出以下选型决策矩阵：

| 评估维度     | 螺纹 | 法兰 | 贴片 | 浸入 | 弹簧 | 焊接 | 套管 |

|-------------|------|------|------|------|------|------|------|

| 安装便捷性  | 5    | 3    | 5    | 4    | 5    | 1    | 3    |

| 测量精度    | 4    | 5    | 3    | 5    | 3    | 5    | 4    |

| 耐高压      | 4    | 5    | 1    | 4    | 2    | 5    | 5    |

| 耐高温      | 3    | 5    | 2    | 4    | 2    | 5    | 5    |

| 抗震性能    | 3    | 5    | 2    | 3    | 3    | 5    | 4    |

| 成本效益    | 4    | 3    | 5    | 4    | 5    | 2    | 3    |

评分标准：1-5分，5分为最优

1. 常规工业应用优先选择螺纹安装

2. 高温高压环境必选法兰安装

3. 精密电子设备推荐贴片安装

4. 流体介质测温首选浸入式

5. 极端工况考虑焊接或保护套管

为确保PT100传感器发挥最佳性能，安装完成后必须进行以下验证：

1. 接触电阻测试：使用微欧计测量引线电阻，确保<0.1Ω

2. 绝缘测试：用500V兆欧表测试，绝缘电阻应>100MΩ

3. 动态响应测试：记录温度阶跃变化的响应时间

4. 稳态精度验证：与标准温度源对比读数误差

通过科学合理的安装方式选择和严格的安装质量控制，PT100温度传感器的测量精度可提升50%以上，使用寿命延长2-3倍。希望本文能为您的温度测量项目提供实用指导，如有特殊应用场景的安装问题，欢迎随时交流探讨。
