铂电阻温度传感器(PT100/PT1000)作为工业测温领域的核心元件，其接线方式的正确选择直接影响测量精度和系统稳定性。本文将全面解析铂电阻传感器的接线原理、常见接线方法及实际应用技巧，帮助工程师和技术人员优化温度测量系统。

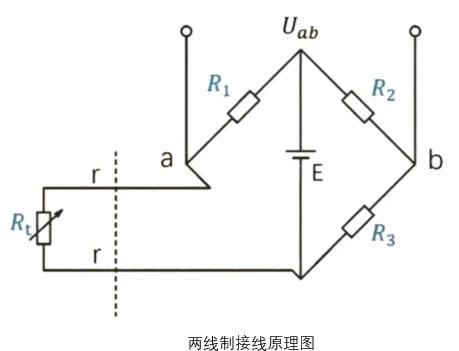

铂电阻传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误 差使实际测量值偏高，用于测量精度要求不高的场合，同时导线的长度不宜过长。适用场景：短距离临时检测。

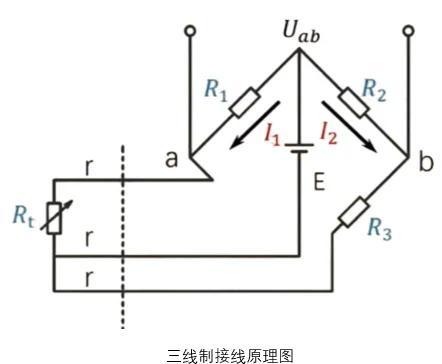

要求铂电阻传感器引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作 为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥 臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何阻碍，如此就 消除了导线线路电阻带来的测量误差，然而必须为全等臂电桥，否则不大概完全消除导线电 阻的阻碍。

采纳三线制会大大减小导线电阻带来的附加误差，适用场景：常规工业现场

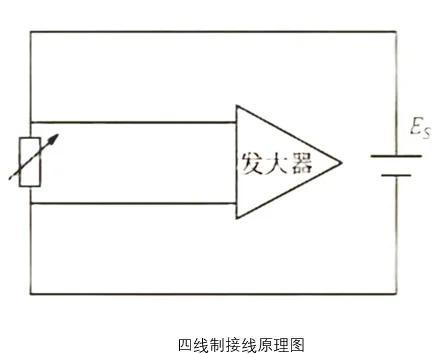

当测量电阻数值非凡小时，测试线的电阻大概引入明显误差，四线测量用两条附加测试线提供 恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流 几乎不流过电压表，如此就能够精确测量未知电阻上的压降，计算得出电阻值 几线制是指的信号采纳几根线来定义的. 适用场景：精密测量场景

在热电阻中有 两线制、三线制、四线制；两线制没有线路电阻补偿，配线简单，但要带进引线电阻的附加误差。因此不适用制造 A 级精度的热电阻，且在使用时引线及导线都不宜过长。

三线制有线路电阻补偿，能够消除引线电阻的阻碍，测量精度高于 2 线制。作为过程检测元 件，其应用zui广。

四线制:在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提 供恒定电流 I，把 R 转换成电压信号 U，再通过另两根引线把 U 引至 PLC。这种引线方式可 完全消除引线的电阻阻碍，但成本较高，要紧用于高精度的温度检测。

铂电阻温度传感器的接线选择应综合考虑测量精度、安装成本和环境条件。对于大多数工业应用，三线制提供了最佳的性价比方案，而四线制则是高精度测量的不二之选。正确的接线施工和定期维护同样重要，可确保温度监测系统的长期稳定运行。
